EX5012储存式多回路无线钳表
EX5012
|
功 能： |
12或24路通道交流电流无线监测记录 |
|
电流量程： |
0.0A-1000A |
|
钳口尺寸： |
Φ50mm |
|
无线距离： |
800m |
|
显示模式： |
真彩触摸LCD |
|
数据存储： |
16G卡 |
|
USB 接口： |
有 |
技术概述

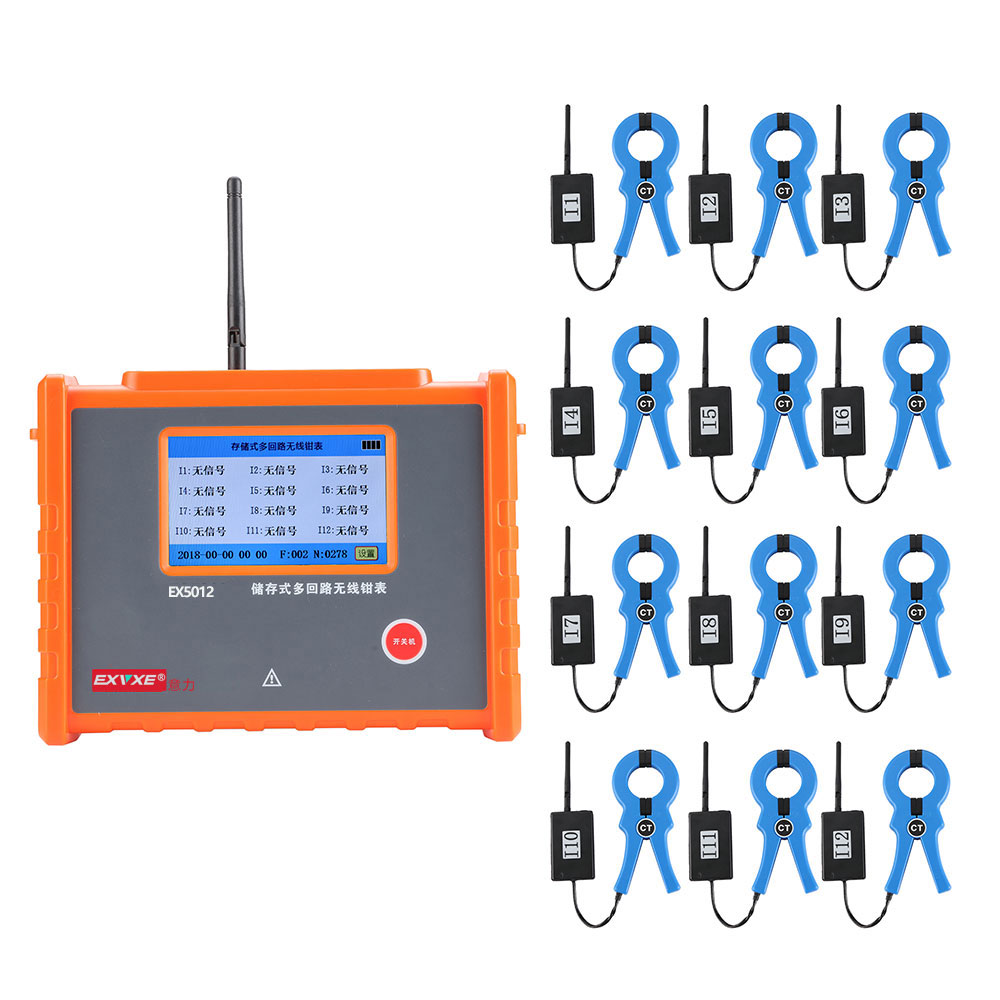

EX5012储存式多回路无线钳表是为现场在线监测、记录24路交流电流而精心设计制造的。采用无线传输数据方式，其直线传输距离达800米，能穿透金属隔墙或障碍。监测仪由主机、电流钳、系统软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域，是一款安全、准确、便捷的仪器。

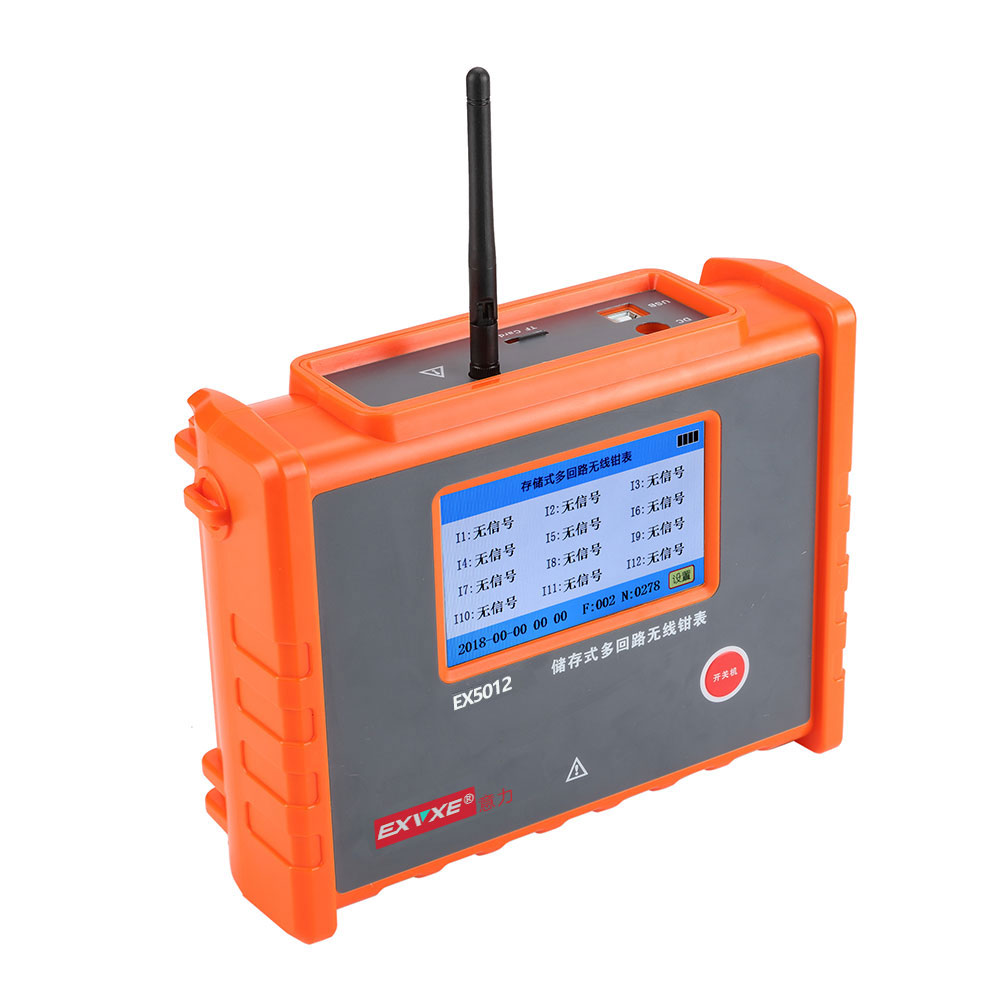

EX5012主机内置无线接收模块，真彩触摸LCD同屏显示,中文操作系统。具有系统时钟功能和16G内存卡，能现场设定监测记录时间，可存储数据30天数据，具有自动存储间隔时间设定功能，从1分钟～24小时内可设置。主机可以两种供电方式，内置7.2V大容量电池，同时可以通过插座取电（110V-240V AC）。
EX5012电流钳内置无线发射模块，选用特殊合金，钳口尺寸50mm，可测试电流1000A。
EX5012系统软件可以电脑上实时监控与查询测试数据并生产报表打印。
技术参数
|
功 能 |
12或24通道交流电流无线监测记录 |
||
|
电流量程 |
0.0A-1000A |
分辨率：0.01A |
精度：±2.0%±3dgt |
|
电 源 |
主 机:7.2V DC电池供电和110V-240V AC插座取电，电流钳: 110V-240V AC插座取电 |
||
|
通 道 数 |
12或24路通道 |
||
|
无线距离 |
800m |
||
|
电流钳口尺寸 |
φ50mm |
||
|
电流钳尺寸 |
长101mm×厚27mm×高214mm |
||
|
铁芯截面尺寸 |
10mmx10mm |
||
|
量 程 |
0～1000A |
||
|
分 辨 率 |
0.01A |
||
|
精 度 |
2.0%±3dgt |
||
|
测试方式 |
钳形CT |
||
|
电流频率 |
50Hz/60Hz自动识别 |
||
|
换 档 |
全自动换档 |
||
|
显示模式 |
真彩触摸LCD |
||
|
仪表质量 |
主机：1230g (含电池)，电流钳:480g |
||
|
线路电压 |
AC600V以下线路测试 |
||
|
采样速率 |
约5次/秒 |
||
|
数据存储 |
16G卡，可记录存储30天 |
||
|
通讯频率 |
2.4GHz±100KHz无线传输 |
||
|
USB接口 |
存储数据可以通过主机的USB接口上传到电脑 |
||
|
USB线长 |
1.5m |
||
|
间隔记录 |
1分钟～24小时内设定记录间隔时间 |
||
|
工作电流 |
节电模式下主机约65mA，最大180mA |
||
|
工作温湿度 |
-20℃～50℃；80%rh以下 |
||
产品配件
|
主机 |
1台 |
|
电流监测仪 |
12台 |
|
仪表包 |
1个 |
|
充电器 |
1个 |
|
内存卡 |
1张 |
|
数据线 |
1条 |
|
光盘 |
1张 |
|
用户手册 |
1份 |
