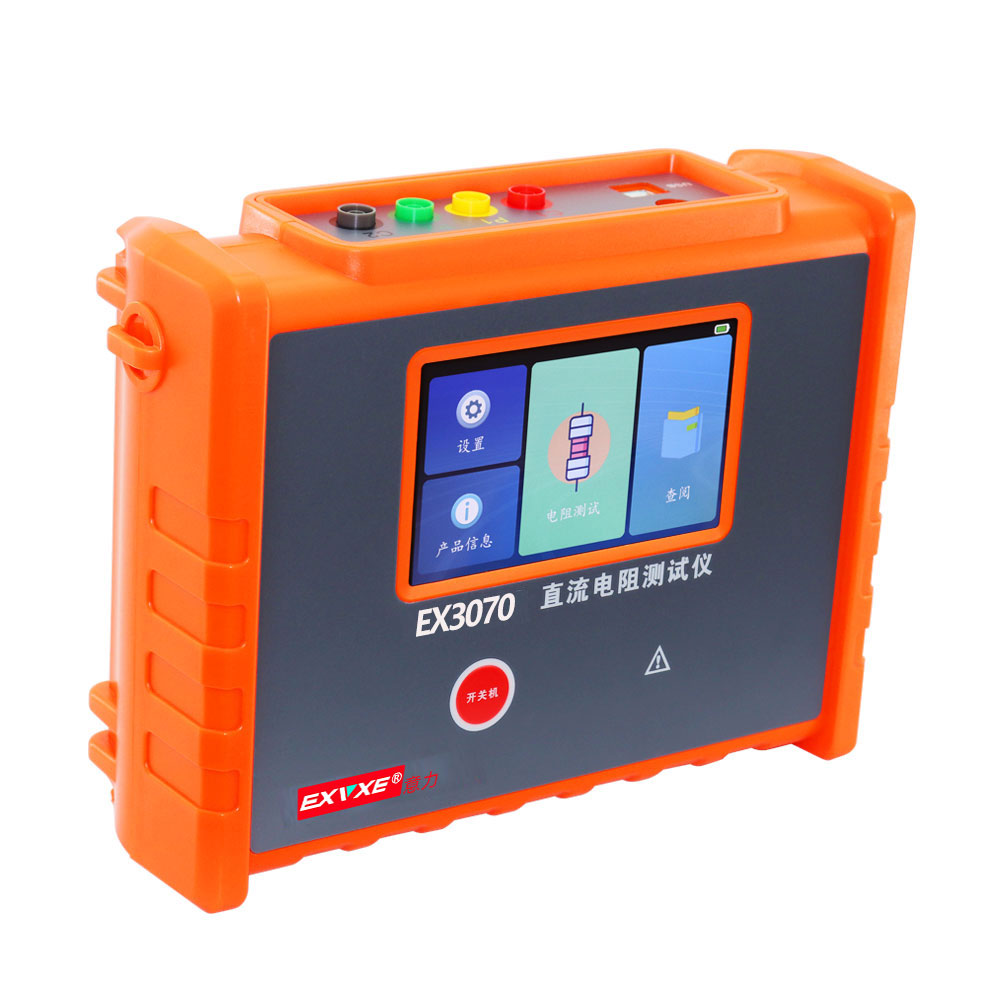

EX3070手持式直流电阻测试仪（10A）
EX3070手持式直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪，采用微处理机技术，四线法测试，安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕阻电阻、接地引下线导通测试、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、以及设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
EX3070手持式直流电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机手持便携式设计便于现场应用、具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用，端口防过载功能。大容量存储500组数据，电阻测量范围：10.0uΩ-50.00KΩ，测量精度：0.2%。上位机软件具有历史数据读取、查阅、保存、报表等功能。
技术参数
|
功 能 |
主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻，开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻，金属构件之间联结电阻测试，低值电阻测试，接触电阻测试等。 |
|
电阻量程 |
10.0uΩ-50.00KΩ |
|
分 辨 率 |
0.1 uΩ |
|
精 度 |
0.2%FS |
|
检测方法 |
四线法测试 |
|
测试电流 |
10A、5A、1A、0.1A、10mA、1mA |
|
最大短路电流 |
10A |
|
过载保护 |
有 |
|
自动放电 |
有 |
|
电 源 |
DC12.6V 2500mAh大容量锂电池 |
|
充电功能 |
有 |
|
背 光 |
有，适合昏暗场所使用 |
|
显示模式 |
全彩LCD显示 |
|
触屏操作 |
是 |
|
LCD尺寸 |
长宽：108 mm×65mm |
|
仪表尺寸 |
长宽高：240 mm×188 mm×85mm |
|
测试线长 |
5米，红色、黑色各1条 |
|
USB接口 |
具有USB接口 |
|
通 讯 线 |
USB通讯线1条 |
|
数据存储 |
500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
|
数据查阅 |
数据查阅功能：“MR”符号显示 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
电池电压 |
电池电量实时显示，提示电池电压低时需要及时充电 |
|
自动关机 |
仪表无操作约15分钟后关机 |
|
功 耗 |
待机: 约120mA (20%亮度) |
|
测量：27W Max |
|
|
质 量 |
仪表：1100g(含电池) |
|
测试线：850g |
|
|
工作温湿度 |
-10℃～50℃；70%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61010-4-3，无线频率电磁场≤1V/m |
|
适合安规 |
IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |

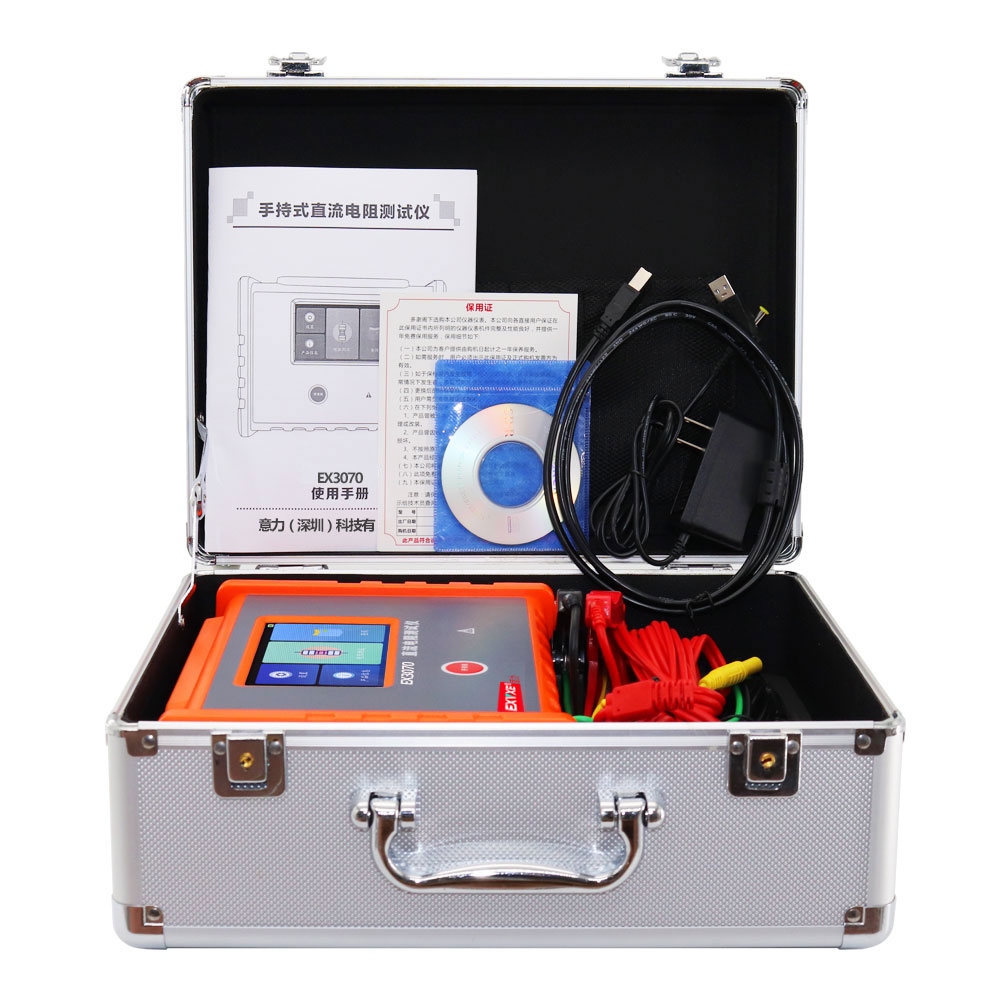

产品配件
|
仪表 |
1台 |
|
测试线 |
2条（红色，黑色各1条） |
|
光盘 |
1张 |
|
数据线 |
1条 |
|
充电器 |
1个 |
|
说明书、保用证 |
1套 |
|
仪表箱 |
1个 |
