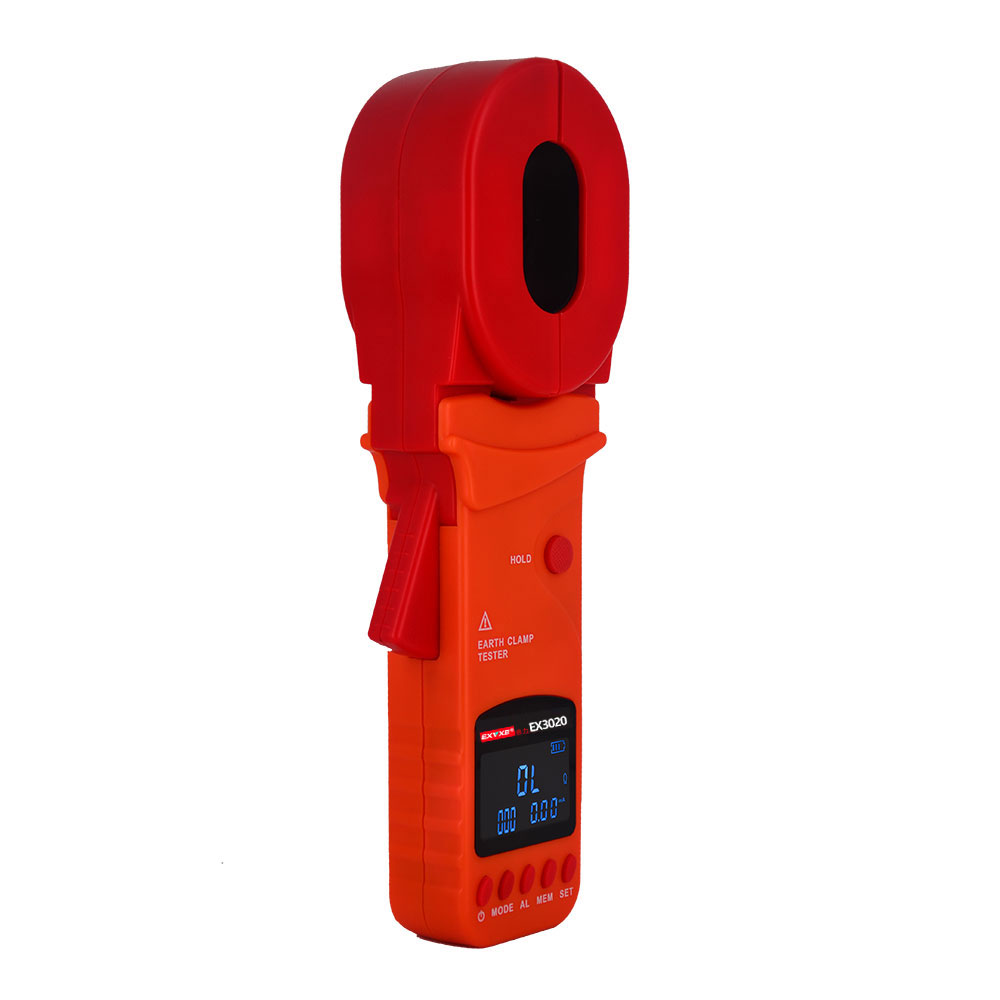

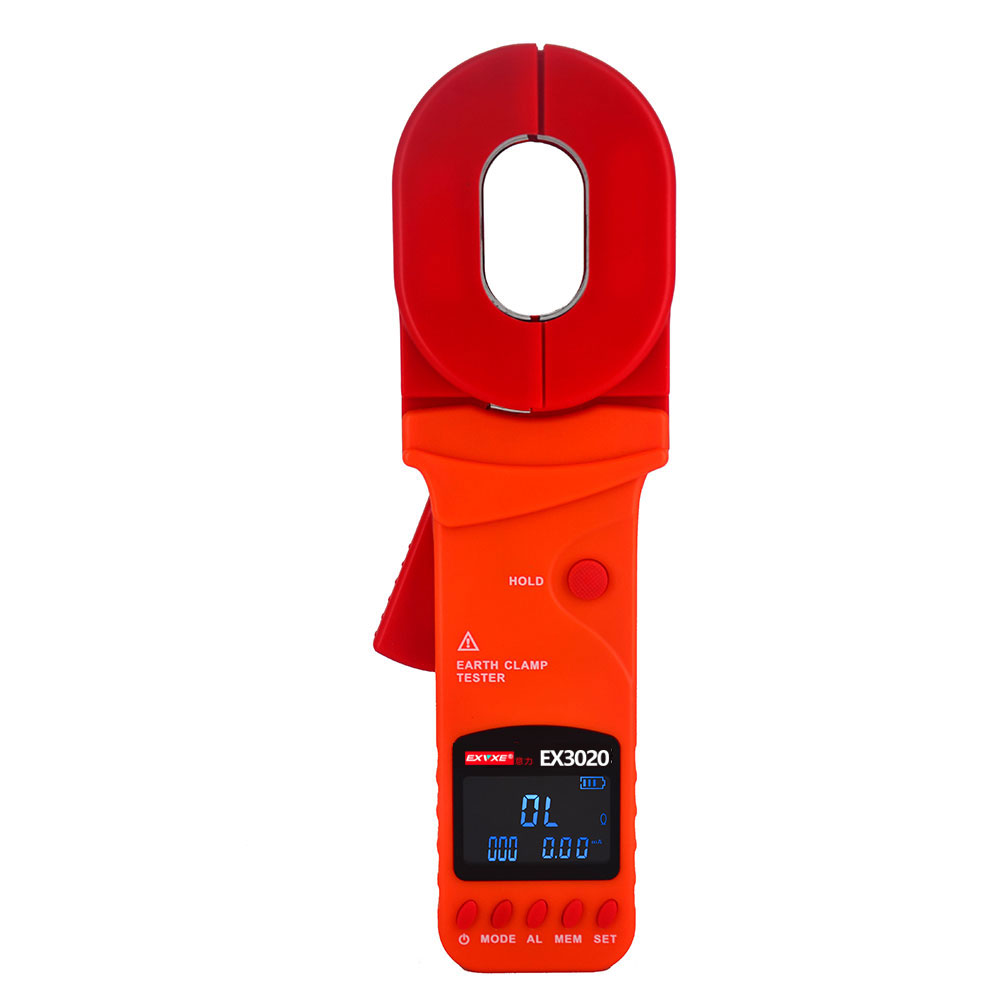

EX3020系列 钳形接地电阻测试仪（高端型）
EX3020系列钳形接地电阻测试仪（高端型）是我公司技术团队精心研制新一代无地桩测法的接地电阻仪，它采用了全新一代LCD黑屏背光显示和微处理机技术，Ω+A同步显示，通过感应方式测量接地电阻方便快捷，在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。
广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
EX3020系列钳形接地电阻测试仪（高端型）由微处理器控制，可精准检测接地电阻、漏电流。其使用了快速滤波技术可将干扰减至最小。同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。
EX3020系列钳形接地电阻测试仪（高端型）由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。
技术参数
一、型号对比
|
型 号 |
EX3020 |
EX3020B |
EX3020E |
|
电阻量程 |
0.01Ω500Ω |
0.01Ω- 1200Ω |
0.01Ω-1500Ω |
|
电流量程 |
无 |
0.00mA-20.0A |
0.00mA-40.0A |
|
电压量程 |
无 |
无 |
0.0V～100V |
|
电阻精度 |
±1%±0.01Ω |
±1%±0.01Ω |
±1%±0.01Ω |
|
电阻分辨率 |
0.001Ω |
0.001Ω |
0.001Ω |
|
电流精度 |
无 |
±2%±1mA |
±2%±1mA |
|
电流分辨率 |
无 |
0.01mA |
0.01mA |
二、技术规格
|
功 能 |
接地电阻测试、回路电阻测试、漏电流测试、接地电压测试 |
|
环境温度湿度 |
23℃±5℃，75%rh以下 |
|
电 源 |
DC 6V （4节5号碱性干电池） |
|
测量方式 |
互感方式 |
|
钳口尺寸 |
55mm×32mm |
|
时钟功能 |
有 |
|
*Ω + A同步显示 |
Ω + A同屏显示 |
|
显示模式 |
4位LCD显示，黑屏设计 |
|
LCD尺寸 |
46mm×29mm |
|
仪表尺寸 |
长宽高：285mm×85mm×58mm |
|
测量时间 |
2次/秒 |
|
USB接口 |
具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
|
通 讯 线 |
USB通讯线1条 |
|
数据存储 |
500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
|
数据查阅 |
查阅数据时“MR”符号指示 |
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
干扰测试 |
自动识别干扰信号，干扰电流大时“NOISE”符号指示 |
|
报警功能 |
测量值超过报警设定值时发出报警提示 |
|
电池电压 |
电池电量实时显示，电池电压低时提醒及时充电 |
|
自动关机 |
“APO”指示，开机5分钟后自动关机 |
|
功 耗 |
50mA Max |
|
质 量 |
仪表：1180g (含电池) |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
外部磁场 |
＜40A/m |
|
外部电场 |
＜1V/m |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； |
*带电流功能仪表才具有

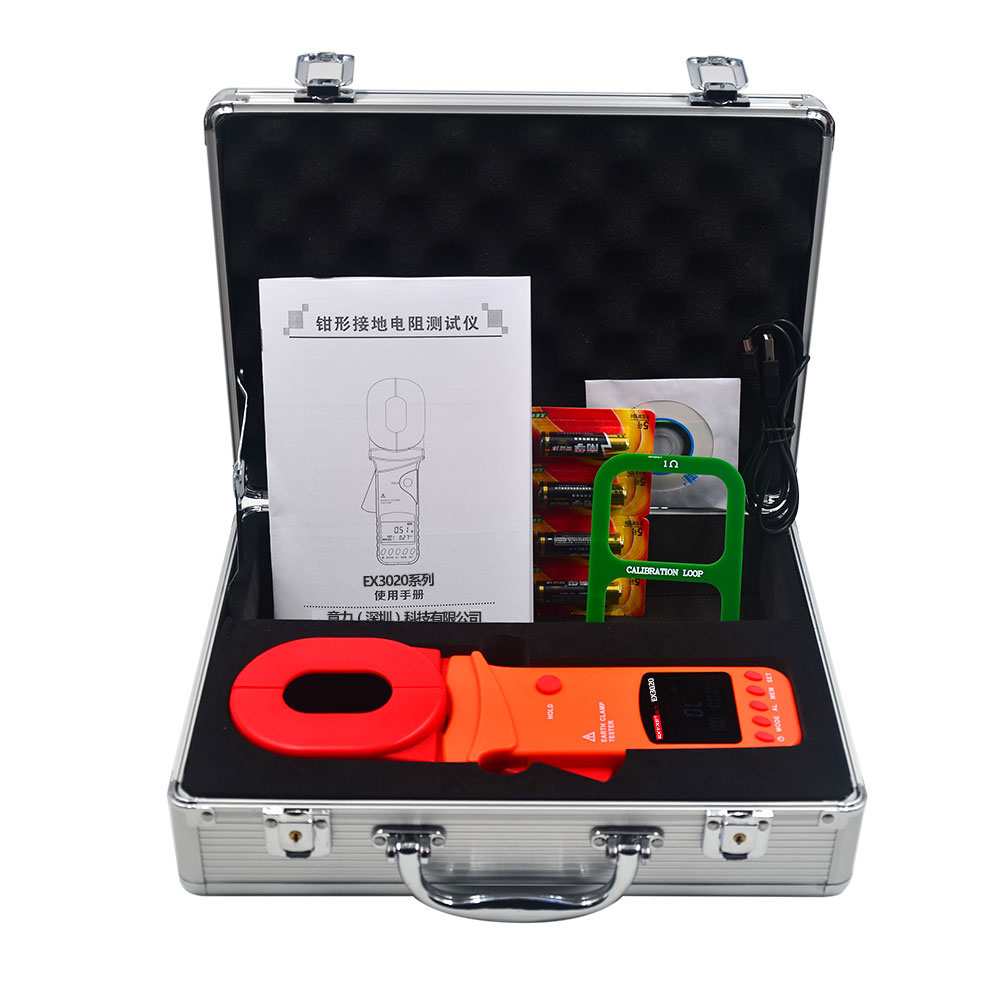

产品配件
|
仪表 |
1台 |
|
仪表箱 |
1个 |
|
5号干电池 |
4节 |
|
监控软件光盘 |
1份 |
|

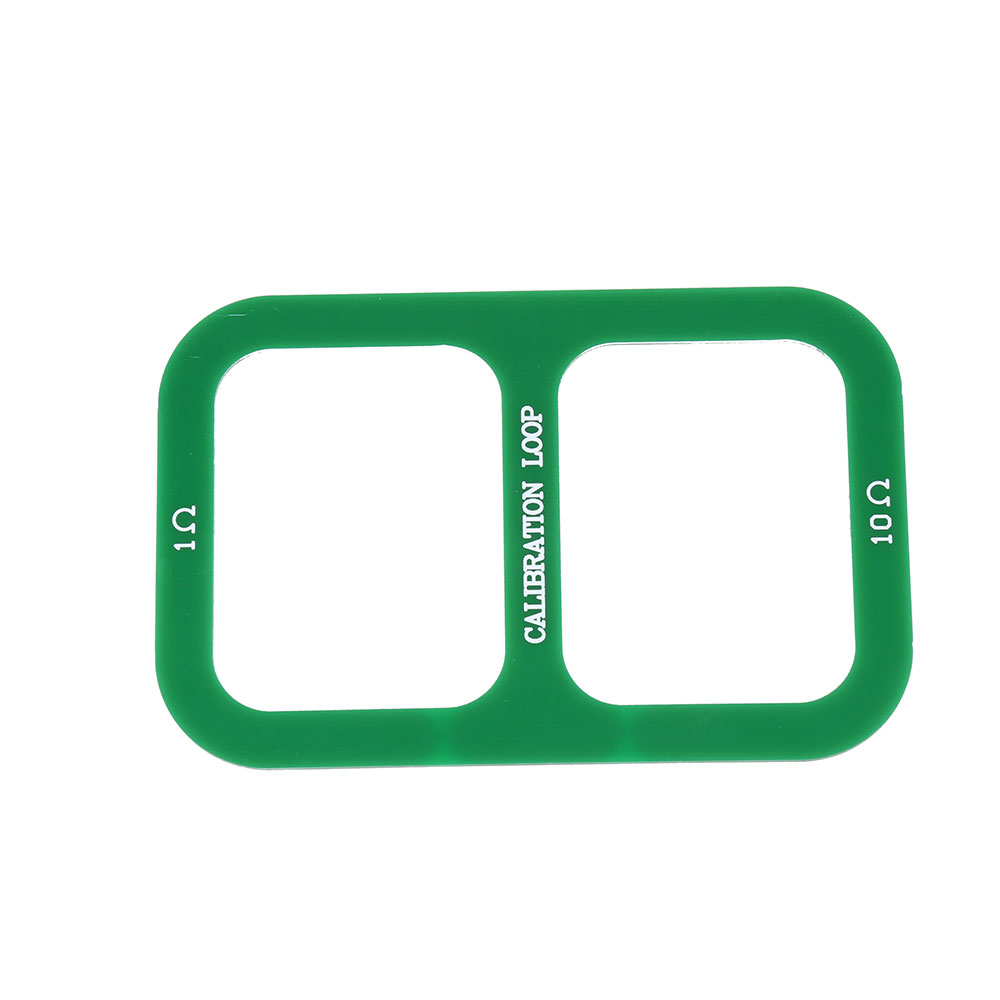

校准环 |
1个 |
|
USB通讯线 |
1条 |
|
说明书、保用证 |
1套 |
